                智能控制模块硬件手册(适用于LMT3622和TDFY3400型号)


                版权

                此出版物,包括所有照片、插图和软件的所有权均被保留。此说明书和其中所包含的︻任何材料归本公△司所有。

                否认声明

                这本说明书里的信息没有注释需要改变,生产厂商不做陈述或遵守基于此点内@容的担保,并且明确放弃任何为了销售或利益性特殊目的的任何暗指的担保,生产厂商保留随着时间的推移对本文内容做修订和改变的权力,基于此点厂商没有任何责任通知任何组织和》个人修订或改变。

                安全依据

                依※据的说明

                本设备的使用确保如▓下安全条件:

                产品图片

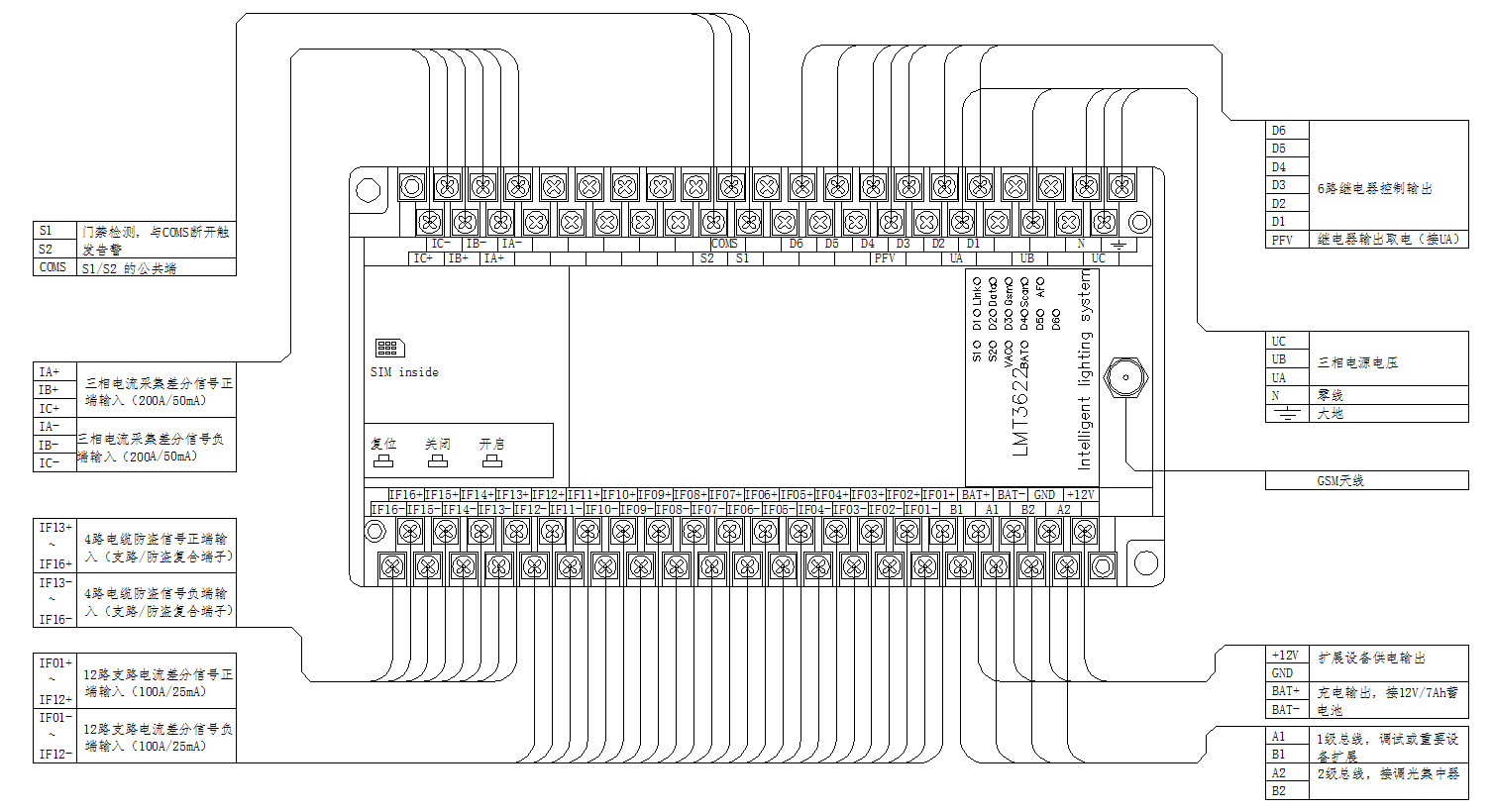

                接线图

                端口说明

                三相电压

                UA、UB、UC、N(零线),其中UA是主相,当只有一相电输入时∞,只接UA即可。

                电流采集

                IA+、IA- 总电流A相采集

                IB+、IB- 总电流B相采集

                IC+、IC- 总电流C相采集

                支路电流

                IF1+/- ~ IF16+/- 支路电流采集

                控制输出

                D1 ~ D6

                PFV 为D1-D6控制输出的取电公共端,默认接220V UA,实际可以根据现场情况,也可︽以使用直流。

                直流输出

                BAT+ BAT- 接可充蓄电池(12V7A),断电后可以由电池提供后备电源

                VCC GND 对外提供12V供电

                门禁

                S1、S2、COMS

                面板指示灯说▆明

                安装

                规格

                材料清单

                电流检测互感器及天线

                手机卡安装

                接触器⌒ 开关方式

                互感器安装

                门禁

                如果配▼电箱的门在打开时,需要发一个告警信息上来,则需要在㊣门的位置安装一个开关。

                施工记录

                安装施工过程,应该有完整的记录报告,以便工程验收移交。以下是施工表范本
